KJ1235煤礦用沖擊地壓監測系統集地音、高頻電磁輻射、低頻電磁輻射、微震監測功能于一體,能夠?qū)崟r(shí)監測煤巖體在受載方式下變形破裂等聲電信號的變化情況,可用于煤礦井下沖擊地壓監測預警、煤與瓦斯突出等動力災害、礦壓評價、突水監測預警、采動影響監測、頂板垮落監測和采動裂隙演化監測等。

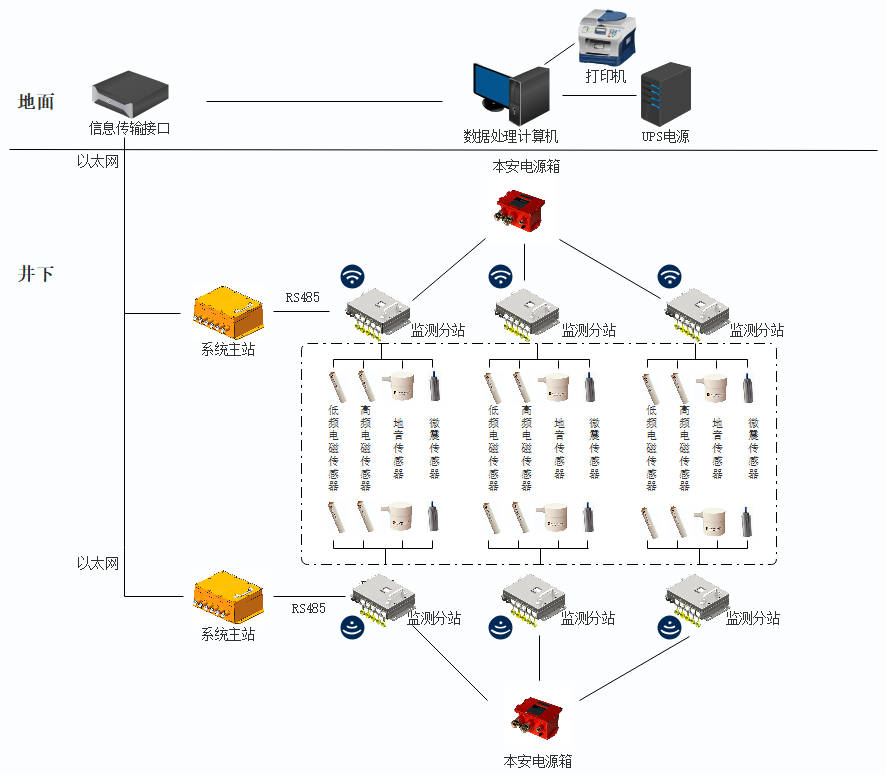

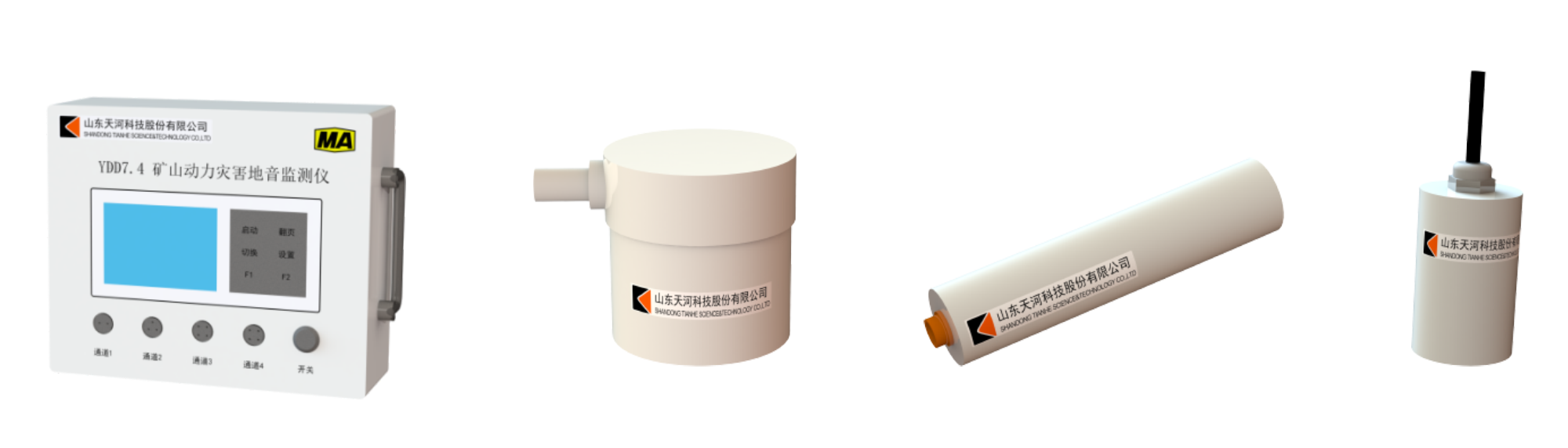

KJ1235煤礦用沖擊地壓監測系統主要包括KJ1235在線監測主站、KJ1235-F數據監測分站、高頻電磁輻射天線、 低頻電磁輻射天線、聲發射傳感器、拾震傳感器、KJJ220信息傳輸接口、數據采集器等。
1.集煤巖體地音、高低頻電磁輻射、微震、監測等功能于一體,實時監測沖擊地壓危險性。
2.電磁輻射監測最大范圍 100m, 聲發射傳感器監測最大范圍 200m。
3.通訊方式分為有線和無線兩種,有線采用RS485通訊,無線采用433MHz無線射頻通訊,通訊穩定性好。
4.電磁傳感器采用埋入式來減少外部干擾,聲發射天線可利用專用夾具直接固定在錨桿或者支架測試,具有靈敏度高、抗干擾性強、質量可靠等特點。
5.處理軟件自動進行分步特征和趨勢變化分析,干擾信號自動濾除,數據存儲采用標準、可擴展的數據庫方式保存, 可實現遠程數據分析。
項目
單位
參數
頻帶寬度
Hz
1-500k
A/D轉換精度
bit
24
工作電壓
V
DC18
存儲容量
GB
8
平均工作電流
mA
<0.5
連續工作時間
天
>150
最大電流
<150
通道同步
一
四通道同步監測
通訊方式
無線射頻、RS485
通訊距離
m
≥100
應力量程
MPa
(0-60)
應力誤差
0.5%FS
外殼防護等級
IP54
防爆形式
本質安全型ExibI
預警級別
自動分三級預警
預警方式
多指標耦合超限法和趨勢動態分析法
